在高压流体控制领域，尤其是油气田压裂、固井、测试等作业中，设备的可靠性和耐压能力直接关系到作业安全与效率。整体锻制2" Fig 1502 FM FF 70MPa旋塞阀（旋塞）作为关键的高压管汇元件，凭借其优异的结构设计和材料性能，成为恶劣工况下的首选。本文将围绕该旋塞阀的结构特点、技术参数、制造工艺及应用场景展开详细分析。
一、产品概述

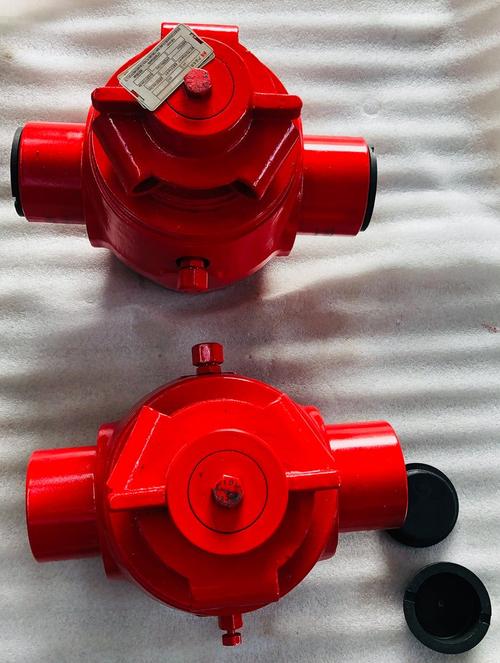

整体锻制2" Fig 1502 FM FF 70MPa旋塞阀是一种采用整体锻造工艺制造的高压旋塞阀。其命名中的“2"”代表公称通径为2英寸，“Fig 1502”为API Spec 6A标准中的额定工作压力等级（对应70MPa，即10,000psi），“FM”表示由壬连接形式（Female/Male，即一端内螺纹由壬、一端外螺纹由壬），“FF”则代表两端均为法兰连接（Flat Face）。而“70MPa”直接标明了该阀的最大工作压力。旋塞作为启闭件，通过旋转90°实现流道的连通或切断。
二、结构设计与工作原理
旋塞阀主要由阀体、旋塞（塞体）、密封组件和操作机构组成。整体锻制阀体无焊缝，避免了铸造或焊接缺陷带来的风险。旋塞呈圆柱形或圆锥形，中间开有与流道匹配的通孔。当旋塞旋转90°时，通孔与阀体流道对齐，介质通过；再旋转90°，旋塞实体部分阻断流道，实现密封。为保障高压下的密封性，旋塞与阀体之间通常采用金属对金属密封或弹性密封圈辅助，并配有注脂密封结构，可在紧急情况下通过注入密封脂恢复密封性能。
FM FF端部连接可适应不同管汇需求：由壬端便于快速安装与拆卸，法兰端提供更可靠的刚性连接，尤其适用于振动频繁的压裂泵出口。
三、技术参数与性能特点
- 公称通径：2英寸（DN50）
- 压力等级：70MPa（10,000psi），符合API 6A Fig 1502标准
- 温度等级：通常为-29℃～121℃（P～U级），可根据需求定制更高温度
- 材料：阀体采用AISI 4130/4140合金钢锻件，旋塞采用渗碳钢或硬质合金，表面硬度可达HRC 60以上，耐磨耐冲蚀
- 密封形式：金属密封+注脂辅助密封，泄漏等级满足API 6A PR2要求
- 操作方式：手动直柄或齿轮蜗轮传动，可选配气动/液动执行器
- 连接端：一端Fig 1502由壬（FM），一端法兰（FF），或双由壬/双法兰可选
性能优势：整体锻造阀体强度高、抗疲劳性好；旋塞表面硬化处理，寿命长；双密封结构确保零泄漏；注脂口可在不拆阀情况下维护密封；结构紧凑，扭矩小，操作灵活。
四、制造工艺：整体锻制
“整体锻制”是该阀门的核心工艺亮点。锻造过程将金属坯料加热至再结晶温度以上，通过锻压机反复镦粗、拔长，使金属纤维连续分布，消除内部疏松、气孔等缺陷，致密度显著提高。相较于铸造阀体，锻件具有更高的抗拉强度、屈服强度和冲击韧性，尤其在低温环境下表现更优。锻造成形后，阀体需经过粗加工、调质热处理、精加工、旋塞配对研磨、密封面超精加工、压力测试等工序。每台阀门出厂前均需通过1.5倍额定压力的强度试验和1.1倍压力的气密试验（通常以氮气或空气为介质），确保万无一失。
五、应用场景
该旋塞阀广泛应用于：
- 页岩气压裂作业：连接压裂泵车、管汇撬和井口，实现高压流体的快速通断。
- 固井与酸化：在高压泵注水泥浆或酸液时，作为安全隔离阀。
- 油气测试：在地面测试管线中作为主控阀，承受高产气量冲蚀。
- 井口装置：作为采气树或压裂树上的截止阀，保障井控安全。
- 高压流体 transfer：化工、电力等行业的高压水除鳞、试压系统。
尤其在多级压裂中，该阀需承受频繁开关和高速含砂流体的冲蚀，整体锻造和高硬度旋塞的组合显著延长了维护周期。
六、选型与维护建议
选型时需确认：压力等级与温度等级匹配实际工况；端部连接形式与现有管汇一致（FM FF或其它）；操作方式（手动/执行器）满足自动化需求；密封材料与介质兼容（如含H2S工况需选抗硫材料）。
维护要点：定期向注脂口注入密封脂，保持密封面润滑；操作时避免粗暴开闭，防止旋塞表面损伤；长期停用应清洗内腔并涂防锈油；若发现泄漏，先注脂观察，无效则解体检修，更换密封圈或研磨旋塞。
七、
整体锻制2" Fig 1502 FM FF 70MPa旋塞阀虽为小部件，却是高压管汇系统的“安全锁”。其整体锻造工艺、70MPa耐压能力和灵活的连接方式，使其在油气田增产作业中不可或缺。正确选型、规范操作和定期维护，是发挥其性能、延长使用寿命的关键。随着超高压、大排量压裂技术的发展，此类旋塞阀将持续向更高压力、更长寿命、智能化监测方向演进。
